Database & Automation Systems

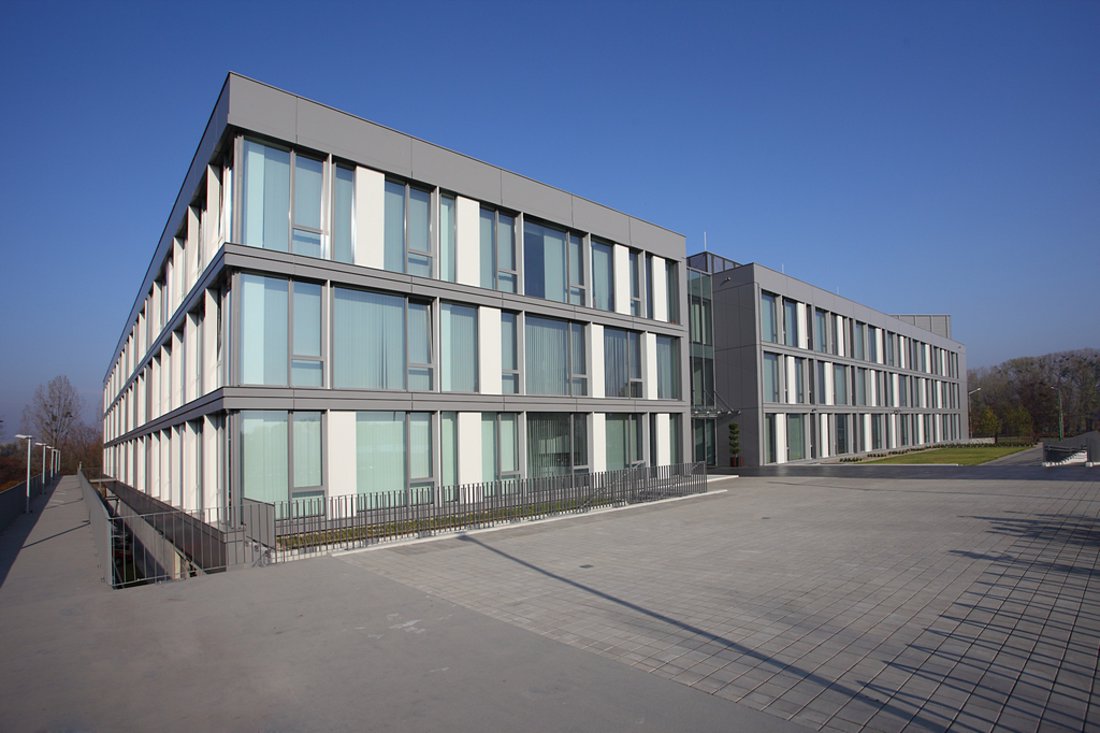

CBPIO Poznań

Centrum Badania Polskiego Internetu Optycznego
przy Politechnice Poznańskiej

Oprogramowanie dla sterowników oraz system wizualizacji w obiekcie naukowym CBPIO.
System BMS obejmuje między innymi :

  • Odczyt parametrów sieci elektrycznej oraz zużycia energii ze 120 liczników obiektowych.
  • Integracja systemu KNX z DALI. Sterowanie oświetleniem odbywa się za pośrednictwem paneli KNX które przekazują informację do systemu BMS, który załącza odpowiednie sceny świetlne
    w systemie DALI. Dodatkowo oświetlenie pracuje w rygorze harmonogramów czasowych definiowanych przez użytkownika.
  • Sterowanie układem klimatyzacji VRF składającym się z 230 jednostek wewnętrznych. Klimatyzacja sterowana jest lokalnie z pomieszczeń lub centralnie z poziomu BMS.
  • Monitoring kontaktronów okiennych.
  • Monitoring układów wentylacji mechanicznej budynku.
  • Monitoring Węzła ciepła oraz licznika zużycia energii cieplnej.
  • Monitoring zaawansowanego węzła chłodu, składającego się z 16 sprężarek.
  • Sterowanie oświetleniem Sali kinowej 8K. System oświetlenia integrował systemy KNX, DALI, DMX, oraz sterowanie nadrzędne z BMS. Na całość oświetlenia składa się blisko 100 opraw świetlówkowych, LED oraz halogenowych, wyposażonych w układy ściemniania.
  • Baza danych rejestrująca wszystkie parametry pracy budynku z jedno minutowym interwałem czasowym. Łączna ilość monitorowanych parametrów przekracza 4000.
